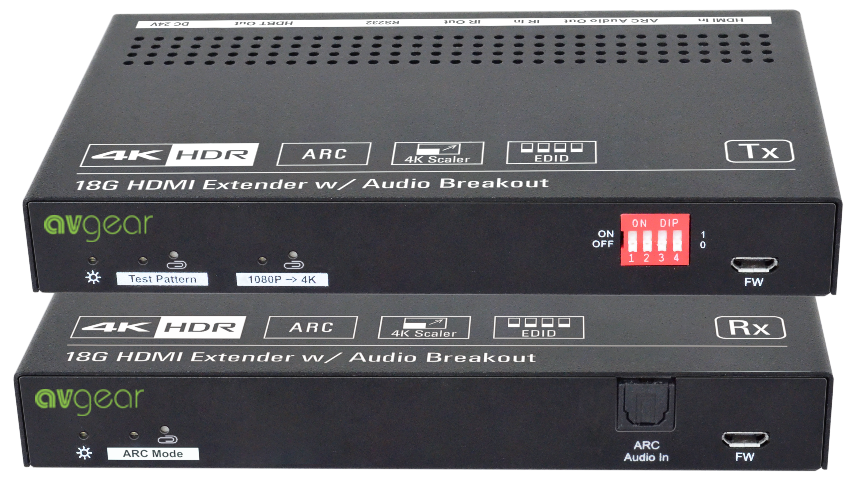

Transmitter |
Receiver |
Video |
Input |
(1) HDMI |
(1) HDBT |
Input Connector |
(1) Type-A female HDMI |
(1) RJ45 |
Input Resolution |
Up to 4Kx2K@60Hz 4:4:4 8bit HDR10 |
Up to 4Kx2K@60Hz 4:2:0 |
Output |
(1) HDBT Out |
(1) HDMI |
Output Connector |
(1) RJ45 |
(1) Type-A female HDMI |
Output Resolution |
Up to 4Kx2K@60Hz 4:2:0 |
Up to 4Kx2K@60Hz 4:4:4 8bit HDR10 |
Audio |
Input |
– |
(1) ARC Audio In |
Input Connector |
– |
(1) Toslink Connector |
Output |
(1) ARC Audio Out |
(1) Audio Breakout |
Output Connector |
(1) Toslink connector |
(1) Toslink connector |
Audio Format |
Supports PCM, Dolby Digital, Dolby True-HD, DTS and DTS-HD. |
Frequency Response |
20Hz – 20KHz, ±3dB |
Max Output Level |
2.0Vrms ± 0.5dB. 2V = 16dB headroom above -10dBV (316mV) nominal consumer line level signal |
THD+N |
< 0.05% (-80dB), 20Hz – 20KHz bandwidth, 1KHz sine at 0dBFS level (or max level) |
SNR |
> 85dB, 20Hz-20 kHz bandwidth |
Crosstalk Isolation |
> 70dB, 10KHz sine at 0dBFS level (or max level before clipping) |
L-R Level Deviation |
< 0.3dB, 1KHz sine at 0dBFS level (or max level before clipping) |
Frequency Response Deviation |
< ± 0.5dB 20Hz – 20KHz |
Output Load Capability |
1KΩ and higher (Supports 10x paralleled 10KΩ loads) |
Stereo Channel Separation |
>70dB@1KHz |
Control
|
Control Part |
(1) Test Pattern button,
(1)1080P → 4K button,
(1) EDID 4-pin DIP switch,
(1) FW, (1) IR In, (1) IR Out,
(1) RS232
|
(1) ARC Mode button, (1) FW,
(1) IR In, (1) IR Out, (1) RS232
|
Control Connector |
(1) Micro-USB port,
(2) 3.5mm jacks,
(1) 3-pin terminal block
|
(1) Micro-USB port,
(2) 3.5mm jacks,
(1) 3-pin terminal block
|
General |
Bandwidth |
18Gbps |
HDMI Standard |
2.0 |
HDCP Version |
2.2, 1.4 compliant |
CEC |
Pass-through |
Bidirectional PoC |
Supported |
HDMI 2.0 Cable Length |
4K@60Hz 4:4:4 ≤ 5m, 4K@60Hz 4:2:0 ≤ 15m, 1080P ≤ 20m |
Transmission Standard |
HDBaseT |
Transmission Distance |
1080P@60Hz ≤ 229 feet (70 meters),
4K@60Hz ≤ 131 feet (40 meters)
|
Operation Temperature |
-5~ +55℃ |
Storage Temperature |
-25 ~ +70℃ |
Relative Humility |
10%-90% |
Power Supply |
Input:100V~240V AC; Output:24V DC 1.25A |
Power Consumption |
12W (Max) |
Dimension (W*H*D) |
TX/RX: 140mm x 19.5mm x 84mm |
Net Weight |
TX:275g, RX:290g |
